商品の詳細:
お支払配送条件:
|
| 接点材質: | 銅 | 製品シリーズ: | エネルギー蓄積のコネクター |
|---|---|---|---|
| 断熱材: | プラスチック | 使用温度: | -40°C〜125°C |
| 注文番号: | C タイプ銅線バスバー コネクタ | 寸法: | 技術図を参照 |
| 難燃性評価: | UL94-VO | カスタマイズ可能: | ワイヤーゲージ、アウターケーブルの長さ/サイズ、その他の付属品。 |

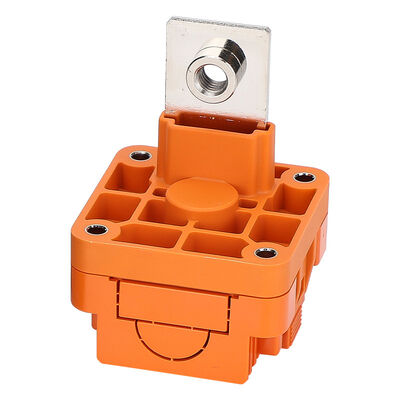

エネルギー貯蔵システムのための 1500V DC 350A 高電圧インターロック端子コネクタ
350A HVIL 端子コネクタの説明
これは、エネルギー貯蔵および新エネルギー システムにおける安全な大電流、高電圧接続用に設計された、色分けされた (黒/オレンジ) 堅牢な DC 電源コネクタです。優れた導電性を実現する銅接点、難燃性 V0 プラスチック絶縁、IP54 定格のハウジングを備えています。定格 1500V DC および 350A 最大電流で、誤嵌合を防ぐためのキーイングが組み込まれているため、過酷な環境 (-40°C ～ 125°C) で信頼性の高いパフォーマンスを実現し、バッテリー パック、インバーター、および配電ユニットに最適です。
#キーワード
高電圧コネクタ、350A コネクタ、HV インターロック コネクタ、エネルギー貯蔵コネクタ、新エネルギー コネクタ、バッテリー コネクタ、EV 高電圧端子、バスバー コネクタ、DC 電源コネクタ、HVIL コネクタ、エネルギー貯蔵システム用 1500V DC 350A 高電圧インターロック コネクタ、IP54 定格 350A 銅バスバー高電圧端子 -40°C ～ 125°C、C タイプ銅列コネクタ難燃剤 V0 CE 認定、新エネルギー電池パック用 350A HVIL コネクタ、黒オレンジキーイング高電圧 DC 端子コネクタ
コンパクト化可能な機能
パラメータチャート
| パラメータ | 仕様 |
| 定格電圧 | DC1500V |
| 定格電流 | 最大350A |
| 絶縁耐力 | AC5000V(50Hz) 1分間 破壊、アーク放電なし 漏れ電流≦5mA |
| 絶縁抵抗 | ≥5000MΩ (通常) ≥20MΩ (湿熱)、最大試験電圧。 DC1500V |
| 動作温度 | -40℃～+125℃ |
| 保管温度 | -5℃～+30℃ |
| 相対湿度 | 5%～95%(25℃時) |
| 耐塩水噴霧性 | 48時間 |
| 保護等級 | IP54 |
| 振動要件 | QC/T 1067.1-2017 自動車レベル |
| 衝撃要件 | ピーク加速度 30g、持続時間 18ms (半正弦パルス波形) |

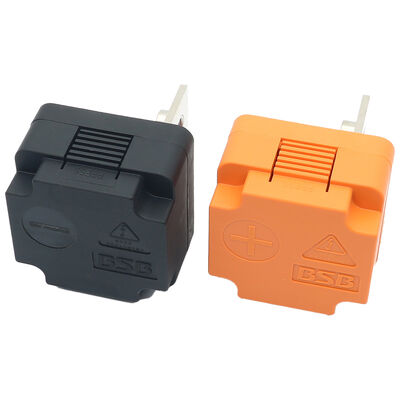

| キーイング/嵌合防止 | 色分け（黒/オレンジ）で誤嵌合を防止 |
| 接点材質 | 高導電性銅 |
| ハウジング・断熱材 | 難燃性プラスチック |
| 可燃性評価 | UL94V0 |
| 認証 | CE |
設置方法 --- パネル/表面実装設置

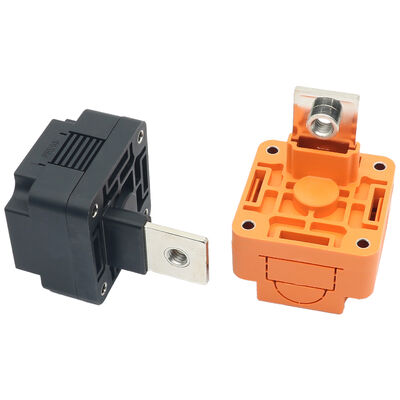

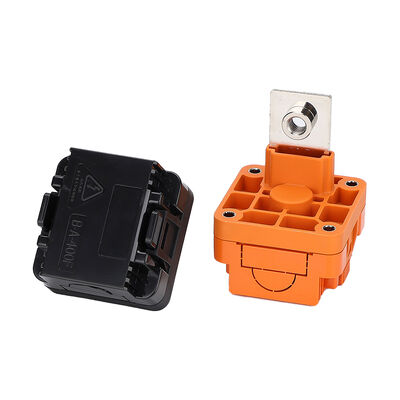

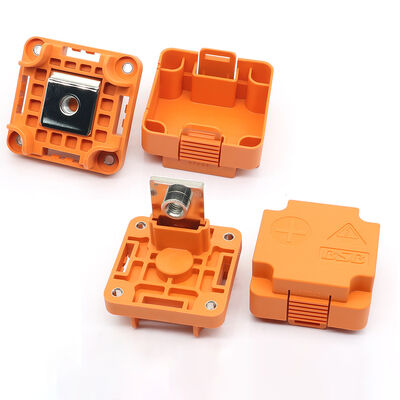

オレンジ色のハウジングは、4 隅の取り付け穴を使用してネジで機器パネルまたはエンクロージャに固定されます。統合された金属端子 (上部のネジ付きスタッドまたはスルーホール) は、銅製バスバーまたは電源ケーブル ラグに直接ボルトで固定されます。黒い嵌合コネクタは、安全なプレスフィット/スナップイン接続 (「PRESS」のラベル) でオレンジ色のベースに挿入されます。色分けされたキーイングにより、正しい極性が確保され、誤った嵌合が防止されます。標準の留め具以外に特別な工具は必要ありません。
アプリケーションシナリオ
ターミナルコネクタタグ
#高電圧コネクタ #350Aコネクタ #HVインターロック #エネルギーストレージコネクタ #新しいエネルギーコネクタ #バッテリーコネクタ #バスバーコネクタ #IP54コネクタ #CE認定 #V0難燃剤 #1500VDC #銅端子 #EVコネクタ #HVIL #ハイパワーDC
