| シリーズ名: | 8mm シリーズ HVIL New Energy コネクタ アセンブリ | 接点の種類: | 新エネルギー電源コネクタ |
|---|---|---|---|
| 性別: | プラグ＆ソケット(オス/メス) | HVIL 機能: | 安全性を高めるアクティブ高電圧インターロック。 |
| タッチプロテクション: | 非嵌合時は IPXXB 保護。 | ケーブルオプション: | 25/35/50mm²のシールドケーブルと互換性があります。 |
| 取り付けオプション: | インライン、ライトアングル、パネルマウントのバージョンが利用可能です。 | 視覚的安全性: | 明るいオレンジ色のハウジングにより、高電圧を即座に識別できます。 |
| 応用: | バッテリーシステム接続、パワートレインインターフェース、オンボード電源コンポーネント、配電 |

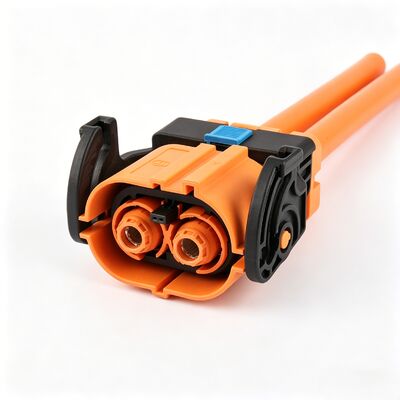

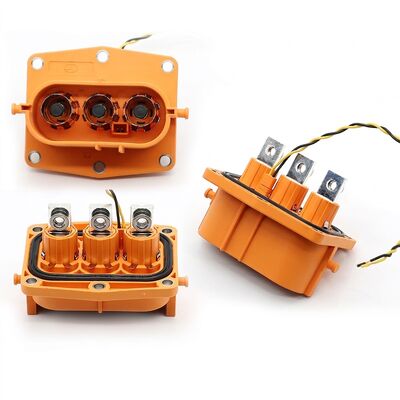

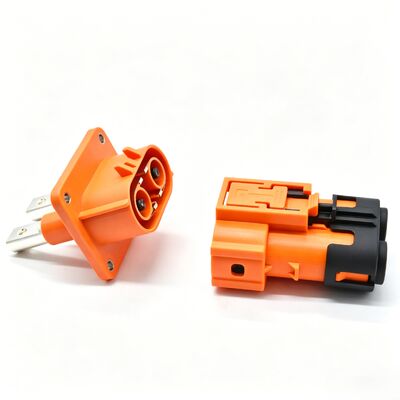

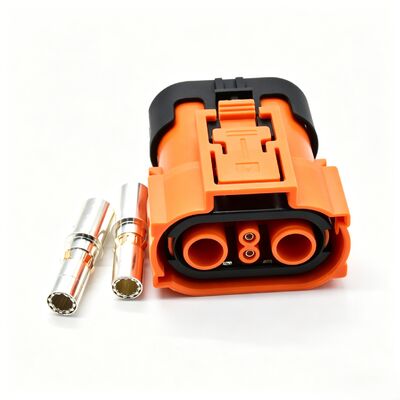

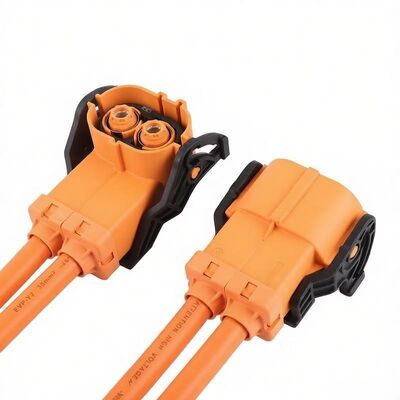

1500V 200A 8mm 高電圧インターロック コネクタ IP67 配電およびバッテリー システム用
製品の定義
の8mmシリーズ高電圧インターロックコネクタは、高電圧電気システムにおける安全で信頼性の高い電力伝送のために設計された、堅牢なシールド付き HVIL (高電圧インターロック) コネクタです。厳しい環境向けに設計されており、優れた機械的強度、高い通電容量、優れた環境保護を備えています。コンパクトな 8mm インターフェイスとオレンジ色の高電圧安全カラーにより、電気自動車 (EV)、ハイブリッド自動車、エネルギー貯蔵システム、産業用高電圧アプリケーションに最適です。
技術パラメータ: 8mm HVIL コネクタ アセンブリ
| パラメータ | 仕様 |
| 引き抜き力 | ≤ 100N |
| 温度範囲 | -40℃～+140℃ |
| 定格電圧 | DC1500V |
| 定格電流 | 25mm2 = 125A 35mm2 = 150A 50mm2 = 200A |
| 嵌合サイクル | 50回以上 |
| 保護等級 | IP67 / IP6K9K（嵌合時） IPXXB（非嵌合時） |
| ケーブル断面 | 25mm² / 35mm² / 50mm² (シールド付き) |
| インタフェース | 8mm |
| ハウジング材質 | 高機能エンジニアリングプラスチック |
| 色 | 高電圧オレンジ |
主な特長
アプリケーションシナリオ
#タグ / キーワード
HVIL コネクタ、高電圧コネクタ、8mm HVコネクタ、1500V DCコネクタ、新エネルギー車部品、配電コネクタ
