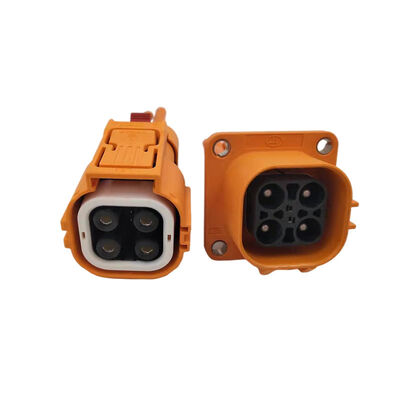

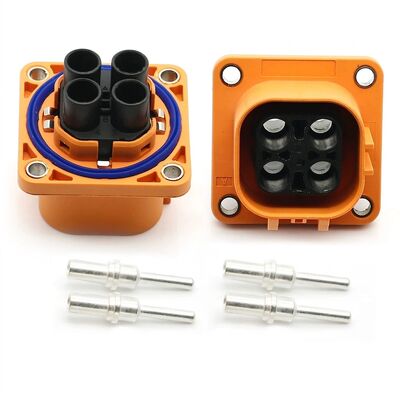

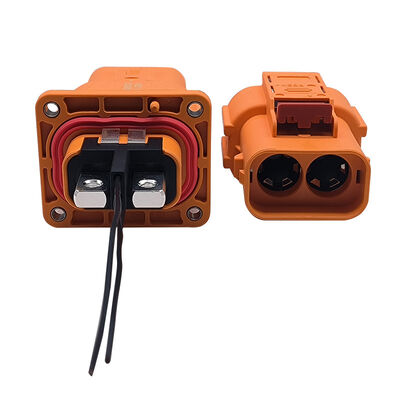

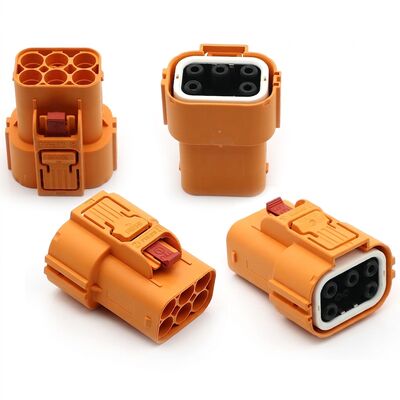

小型スクエアシリーズHVILコネクタ 800V 46A 新エネルギー車両のための防水プラグ

小型角形シリーズ HVILコネクタ 800V 46A 防水プラグ 新エネルギー車用

製品定義

この小型角形シリーズ HVILコネクタは、新エネルギー車（NEV）の電力分配および補助システム向けに特別に設計されています。負荷がかかった状態での偶発的な切断を防ぐ統合安全インターロック機構により、安全な電気接続を確保し、過酷な自動車環境で信頼性の高い電力伝送を提供します。


小型角形 HIVL コネクタ パラメータ

主な特徴


1. HVIL 安全保証: メンテナンス中や偶発的なプラグ抜き取り時の回路安全を確保する、高電圧インターロックシステムを内蔵しています。
2. 優れた熱性能: 高温の周囲温度（70℃）でも最大 46A を処理でき、エンジンルームに最適です。
3. 卓越した耐久性: 500 回以上の嵌合サイクル定格と、水、ほこり、振動に強い堅牢な IP67 定格エンクロージャを備えています。
4. コンパクト設計: 「小型角形」（低断面積）配線に最適化されており、タイトな自動車レイアウトでのスペースを節約します。
5. 幅広い温度耐性: 極寒（-40℃）から酷暑（+125℃）までの極端な環境で信頼性の高い動作をします。

応用シナリオ


特に新エネルギー車（EV/PHEV）の補助システム向けに設計されており、以下が含まれます:

• AC 低速充電入力: 車両インレットと車載充電器（OBC）の接続。
• 空調システム: EV コンプレッサーへの電力供給。
• オイルポンプ: 補助電動ポンプへの電力供給。
• 電気ヒーター（PTC）: キャビン暖房システムへの信頼性の高い電力供給。
• その他の補助機器: PDU（電力分配ユニット）分岐。
