商品の詳細:
お支払配送条件:
|
| モデルシリーズ: | M18-2+6 充電端子シリーズ(オス&メス) | ピン配置: | 2 つの電源ピン (大) + 6 つの信号ピン |
|---|---|---|---|
| 性別: | オス（プラグ）とメス（レセプタクル）をご用意 | 取付タイプ: | パネルマウント/ケーブルアセンブリ |
| 調整: | 誤嵌合を防ぐ極性設計 | カラーオプション: | 青色のアクセントが付いた黒色のハウジング (図参照) |
| 炎の評価: | UL94-V0 | コンプライアンス: | 産業用電気安全規格に適合 |

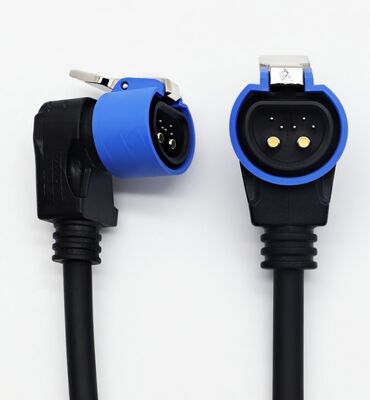

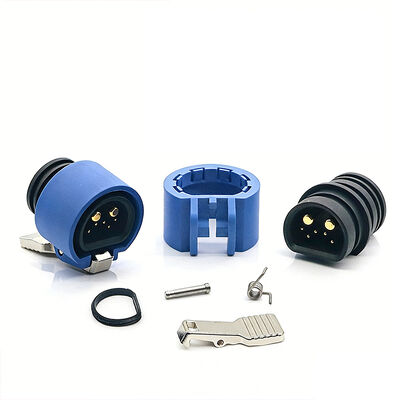

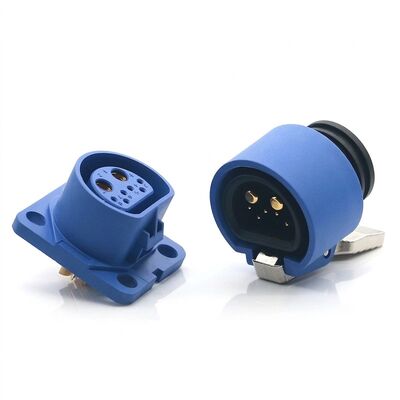

EVバックアップ端子シリーズ M18-2+6 高出力 500V 20A 耐久性充電コネクタ
製品定義
「M18-2+6シリーズ」は、高信頼性アプリケーション向けに設計された堅牢な円形電源充電・放電コネクタです。2+6ピン構成（大きな電源ピン2本＋小さな信号ピン6本）を備え、オス（プラグ）とメス（レセプタクル）の両方のバージョンがあります。このコネクタは、優れた耐環境性を備えたAC電源伝送をサポートしており、産業用充電システム、エネルギー貯蔵、電気機器インターフェースに最適です。
主な特徴
M18-2+6電源端子シリーズチャートテーブル
| パラメータ | 仕様 |
| 動作温度 | -25℃～+70℃ |
| 相対湿度 | 95% (40℃) |
| 定格電圧 | 500V AC |
| 定格電流 | 大型端子：20A 小型端子：3A |
| 接触抵抗 | ≦10mΩ |
| 絶縁抵抗 | ≧100MΩ |
| 耐電圧 | 500V AC (50Hz, 1分) |
| 挿抜力 | 20.60N |
| 嵌合サイクル | ≧3,000回 |
| 難燃性等級 | UL94-V0 |
| 寸法（約） | 技術図面参照（フランジ29mm x 31mmなど） |
応用分野
プロフェッショナルFAQ
Q1: M18-2+6高出力500V 20A耐久性充電コネクタの定格電力は何ですか？
A1:このコネクタは500V AC定格で、大型電源端子は20A、小型信号端子は3Aに対応しています。信頼性の高い高出力充電および放電アプリケーション向けに設計されています。
Q2: このコネクタの嵌合寿命と耐環境性はどのくらいですか？
A2: 3,000回以上の嵌合サイクルをサポートし、-25℃から+70℃の温度範囲で、95%の相対湿度（40℃）で安定して動作します。また、安全性を高めるためにUL94-V0難燃性等級を備えています。
Q3: このコネクタは屋外または産業用途に適していますか？
A3: はい。堅牢な設計、優れた絶縁性、低い接触抵抗、強力な環境性能により、電気自動車充電ステーション、エネルギー貯蔵システム、産業機器、その他の要求の厳しいアプリケーションに最適です。
タグ＆キーワード
M18-2+6, EV充電コネクタ, エネルギー貯蔵コネクタ, 500V ACコネクタ, 20A電源コネクタ
