商品の詳細:
お支払配送条件:
|
| ピン配置: | 3/4/6/8/12 ピン (AISG の標準 8 ピン) | ケーブル長: | カスタマイズ（例：1m、5m、10m、または必要に応じて） |
|---|---|---|---|
| ケーブルの種類: | 柔軟性と耐環境性を備えた PUR、PVC、または PE ジャケット。 | フランジタイプ: | パネル/壁取り付け用の取り付け穴付きの丸型フランジ。 |
| 性別: | オス/メスまたはオス対メスのアセンブリ。 | 過剰な: | ストレインリリーフとシールを強化するためのオプションです。 |
| コネクタの仕上げ: | 低抵抗と耐腐食性を実現する金メッキ接点。 | カスタマイズ: | カメラトリガー信号、シールドレベル、またはブランド用の特定の配線/ピン配置。 |

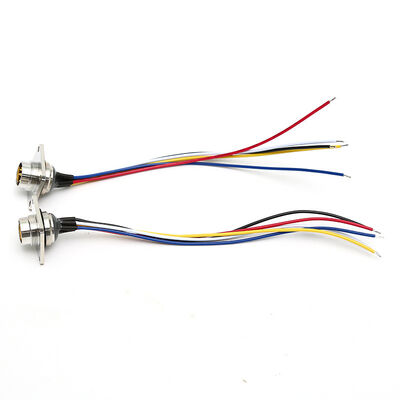

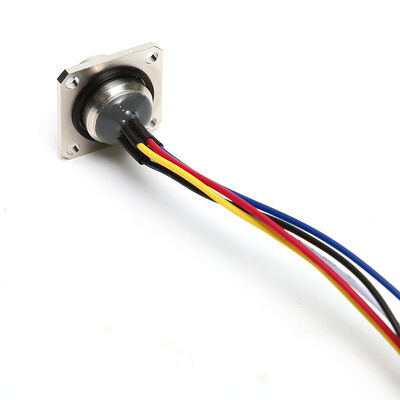

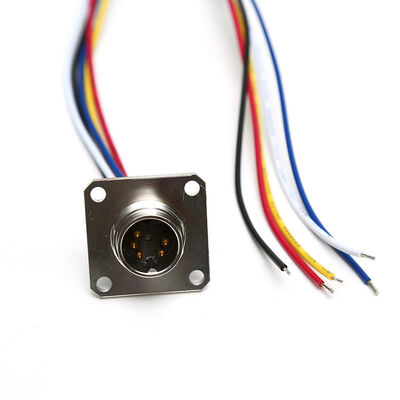

AISGシリーズ 円形銅合金フランジマウントケーブル アセンブリおよび産業用カメラセンサーコネクタ
製品説明
これは、AISG（アンテナインターフェース標準グループ）C485規格に準拠して設計された、堅牢な産業用グレードの円形コネクタケーブルアセンブリです。銅合金製でフランジマウント（パネルマウント）設計を採用しており、安全で固定された設置に最適です。主に産業用カメラやセンサーのトリガーコネクタとして使用され、過酷な環境でのトリガー、制御、データ通信のための信頼性の高い信号伝送を提供します。このアセンブリには通常、ねじ込み式またはスクリューロック機構を備えた8ピン（または構成可能なピン数）の円形コネクタが含まれており、IP67/IP68レベルの防水・防塵性能、耐振動性、EMCシールドを保証します。機械的ビジョン、自動化、5G/基地局RET制御拡張、産業用画像処理システムに一般的に適用されます。
主なメリット
技術パラメータ
| パラメータ | 仕様 |
| シリーズ | AISG（C485準拠） |
| コネクタタイプ | 円形、M16サイズ、フランジマウント |
| 材質 | 銅合金（ボディ）、金メッキコンタクト |
| ピン数 | 8ピン（標準）；3～12ピン利用可能 |
| カップリング | ねじ込み式ロック / バヨネット |
| 保護等級 | IP67 / IP68 |
| 動作温度 | -40℃～+85℃（またはそれ以上） |
| ケーブルジャケット | PUR / PVC / PE |
| ケーブル径 | 6.5～8 mm（標準） |
| インピーダンス | 50オーム（RF側面） / 低抵抗信号 |
| 塩水噴霧耐性 | 720時間 |
| 耐振動性 | 高（産業用グレード） |
| 取り付け | ネジ穴付きフランジ |
| 用途 | 産業用カメラトリガー、センサー制御、RETアンテナシステム |
上面図概略図
アプリケーションシナリオ
よくある質問：
Q: このコネクタの主な用途は何ですか？
A: 主に産業用カメラやセンサーの接続とトリガーに使用され、自動化システムでの画像キャプチャ同期および制御のための安定した信号伝送を提供します。また、アンテナRET制御などのAISGベースの通信機器とも互換性があります。
Q: 防水ですか？
A: はい、IP67/IP68保護を備えており、屋外やほこりっぽい/湿った産業環境に適しています。
Q: ケーブル長とピン配置はカスタマイズできますか？
A: はい、特定のカメラ/センサーの要件に応じて、カスタムケーブル長、ピン構成、配線をサポートしています。
Q: フランジマウントと標準ケーブルマウントの違いは何ですか？
A: フランジマウントは固定パネル/壁取り付け用に設計されており、安全で恒久的な接続ポイントを提供しますが、ケーブルマウントバージョンは直接配線により柔軟性があります。
Q: 産業標準を満たしていますか？
A: はい、AISG C485に準拠しており、優れたEMC、振動、環境性能を備えています。
タグ / キーワード：
AISGコネクタ、円形フランジコネクタ、産業用カメラトリガー、M16防水コネクタ、銅合金ケーブルアセンブリ、センサー トリガーケーブル、8ピンAISG、機械ビジョンコネクタ、IP68円形コネクタ、RET制御ケーブル、産業用自動化コネクタ、フランジマウントケーブル
