商品の詳細:
お支払配送条件:
|
| 製品名: | 12ピン メス 丸型コネクタ | ピン数: | 12ピン+12コアベースソケット |
|---|---|---|---|
| コネクタの種類: | Hiroseの円コネクター | 使用温度: | -40℃～+80℃ |
| 接点材質: | C5911 | 絶縁体材料: | PBT (ブラック) |
| 応用特性: | 産業用カメラの電源トリガー I/O ケーブル (12 ピン、12 芯) |

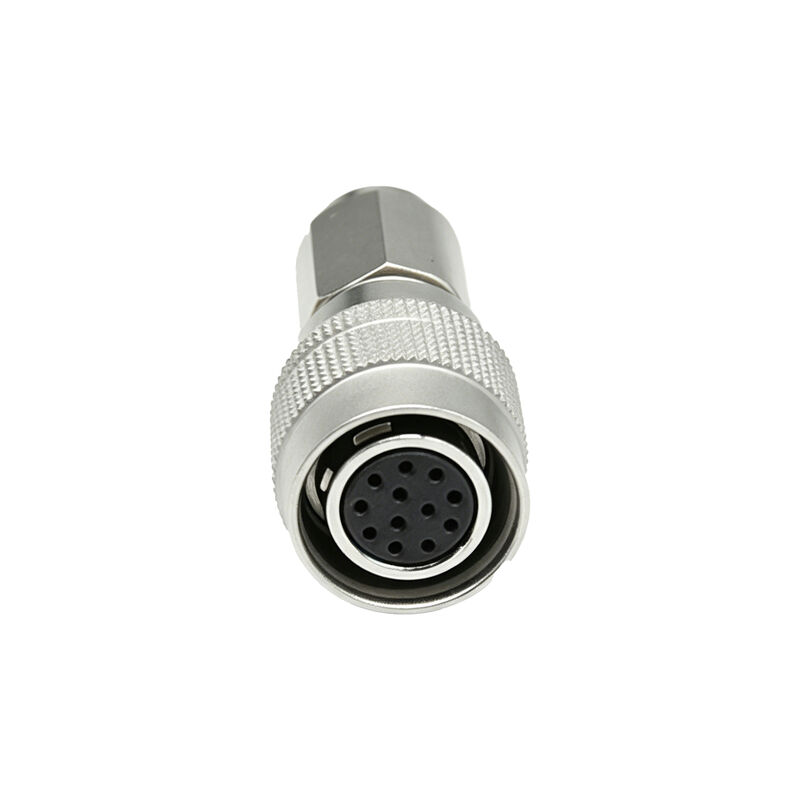

買うHR10A-10P-12Sの代替品12ピンメス丸形コネクタ。このプッシュプルプラグは、産業用カメラ用のヒロセ HR10A シリーズと 100% 互換性があります。
技術パラメータとデータシート
| パラメータコンポーネント | 仕様詳細 | 工業規格・キーワード |
|---|---|---|
| 製品シリーズ | HR10Aシリーズ相当 | ヒロセ HR10A シリーズの相互参照 |
| 部品番号の一致 | HR10A-10P-12S に完全一致 (73) | ヒロセ HR10A-10P-12S のドロップイン交換品 |
| コンタクト数 | 12ピン | 12ピン丸型コネクタ プッシュプルプラグ |
| 性別 | メスジャック/プラグ | ヒロセ HR10A 12 ピン メス プラグの交換 |
| シェルのサイズとタイプ | サイズ 10、円形シェル | 12ピンメス丸形コネクタ |
| ロック機構 | プッシュプルセルフラッチング | IP50定格プッシュプルコネクタ12ピン |
| 終了方法 | はんだの種類 | はんだ付けタイプ12ピンメス丸型コネクタ |
| 定格電流 | 1接点あたり2A | 産業用カメラ 12 ピン電源データ コネクタ |
| 定格電圧 | AC150V / DC200V | マシンビジョンおよび医療グレード |
| 耐電圧 | AC500V（1分間） | 高い絶縁安全性 |
| 絶縁抵抗 | ≧1000MΩ（DC100V時） | 耐干渉データ伝送 |
| 接触抵抗 | 15mΩ以下(DC1Aにて) | 低減衰の信号品質 |
| 嵌合耐久性 | ≥ 1,000 サイクル | 高い嵌合サイクルの産業用 12 ピン プラグ |
| 動作温度範囲 | -25℃～+85℃ | 産業グレードの環境 |
| 環境コンプライアンス | 鉛フリー、RoHS 認証済み | RoHS準拠の12ピン丸形コネクタ |
互換性のあるハーネス アセンブリ
このコネクタは完全にテストされ、次のようなハイスペック カスタム ケーブルの製造に適していると認定されています。
Q1: このコネクタは、オリジナルのヒロセ HR10A-10P-12S と 100% 互換性がありますか?
答え:はい。これはプレミアム品質ですヒロセ HR10A シリーズの相互参照。まったく同じ寸法、ピン割り当て、機械構造を備えており、直接の機能を備えています。ヒロセ HR10A-10P-12S (73) のドロップイン交換品。それは完全にヒロセ製12ピンオスレセプタクルと互換性ありどのデバイスでも。
Q2: この 12 ピン コネクタは、Basler または FLIR 産業用カメラに使用できますか?
答え:絶対に。これ産業用カメラ 12 ピン電源データ コネクタマシンビジョンシステム専用に設計されています。の要件に完全に一致します。Basler カメラ 12 ピン電源コネクタそしてFLIR 産業用カメラ 12 ピン I/O ケーブル プラグ、信号損失のない安定した電力と高速データ伝送を保証します。
Q3: このプッシュプルプラグの環境および耐久性の評価は何ですか?
答え:これは高い嵌合サイクルの産業用 12 ピン プラグ1,000 回以上の嵌合サイクルに耐えられるように設計されています。それはIP50定格プッシュプルコネクタ12ピンつまり、屋内の産業オートメーション環境に優れた防塵性を提供します。さらに、アセンブリ全体はRoHS準拠の12ピン丸形コネクタ。
Q4: この 12 ピン メス コネクタの終端方法は何ですか?
答え:これははんだ付けタイプ 12 ピン メス丸形コネクタ。内部接点は正確なはんだ付け用に設計されており、カスタムの作成に最適です。医療用超音波プローブ 12 ピン コネクタまたは専門的なマシンビジョンフレームグラバー12ピンケーブルアセンブリ。
Q5: エンジニアリング認定およびテスト用のサンプルは提供されますか?
答え:はい、B2B エンジニアリング検証をサポートしています。これをテストする必要がある場合12ピン丸型コネクタ プッシュプルプラグプロジェクトでの互換性については、当社の営業チームに連絡して認定サンプルと技術データシートをリクエストしてください。
