| コネクタの性別: | オス/メス(コンプリートセット) | 実用温度及び湿気: | -25°C ～ 70°C & 95% (40°C 時) |
|---|---|---|---|
| 接触+絶縁抵抗: | ≦10mΩ + ≧100mΩ | 応用: | 電動バイク、スクーター、電動自転車、BMS システム |
| ロック機構: | ラッチ・ネジ式 | ケーブルの両立性: | AWG12～22 |
| IP等級: | 防水IP67 | 材料: | 高温耐性プラスチックと金メッキ銅合金 |
| 定格電圧: | AC500V（ワイドレンジ対応） | 耐久性: | ≥ 3000 サイクル、耐食性、耐振動性 |
製品概要

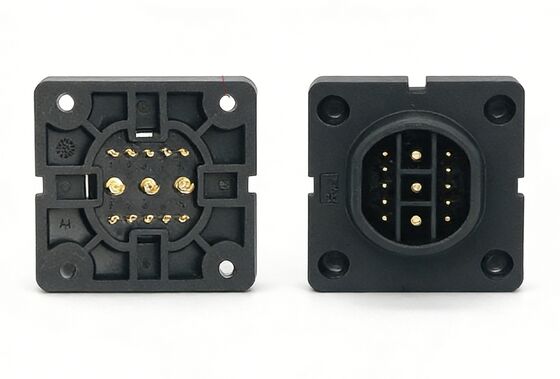

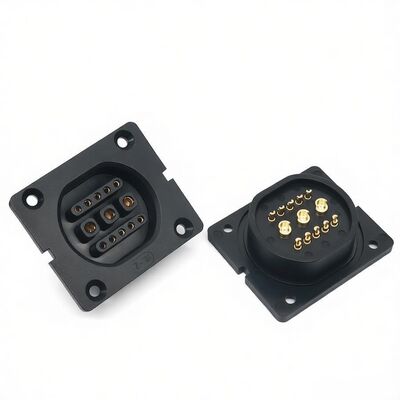

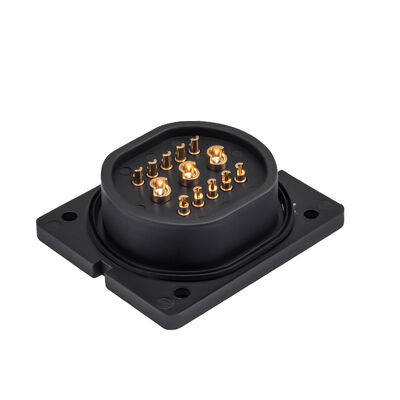

1.3+10ピンEVハイブリッド電源コネクタのために設計された高信頼性産業用コネクタです。EV 充電システム、バッテリー管理システム (BMS)、およびエネルギー貯蔵アプリケーション。

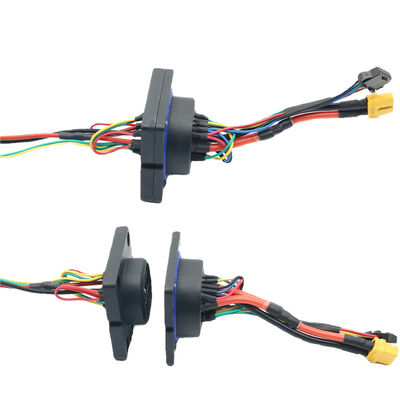

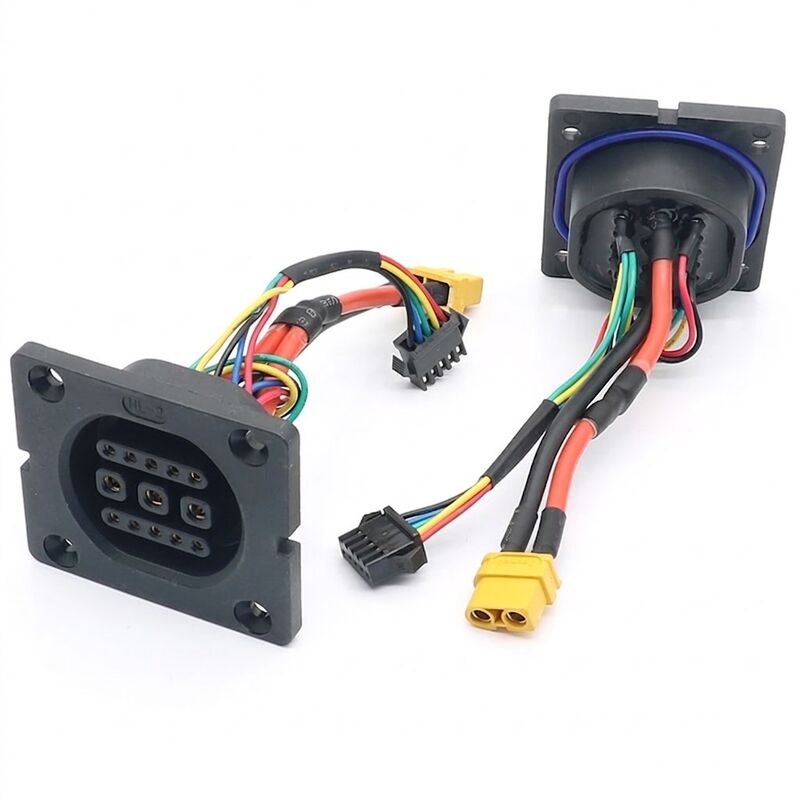

2. 統合する大電流電力伝送と低電圧信号通信単一のコンパクトなインターフェイスに統合され、配線の複雑さが大幅に軽減され、システムの信頼性が向上します。
3. で構築IP67防水保護、このコネクタは、過酷な自動車および産業環境に適しています。
主な機能と利点
技術的パラメータ
| プロジェクトの内容 | 仕様値 |
| モデルシリーズ | 3+10 シリーズ (ハイブリッド電源および信号) |
| ピン配置 | 3 電力 + 10 信号 |
| 定格荷重 | AC200V;電源ピン: 10A / 信号ピン: 3A |
| 動作温度 | -25℃～+70℃ |
| 動作湿度 | 95％（40℃にて） |
| 接触抵抗 | ≤10mΩ |
| 絶縁抵抗 | ≧100mΩ |
| 耐電圧 | AC200V(50Hz) 1分間 |
| 挿抜力 | 40N～80N |
| 機械的嵌合寿命 | 5000回以上 |
| 難燃グレード | UL94 V0 |
アプリケーションシナリオ
よくある質問（FAQ）
Q1: コネクタ/ケーブル アセンブリはカスタマイズできますか?最小注文数量 (MOQ) はいくらですか?
A: 当社はフルカテゴリーのカスタマイズをサポートしており、お客様の図面、パラメータ (電気/機械/環境性能)、およびアプリケーション シナリオ (軍/自動車/医療など) に応じて独自の設計とプロトタイピングを提供できます。標準製品のMOQは500個と低く、カスタマイズされた部品のMOQは製品の複雑さに基づいて交渉されます。少量のお試し注文から大量注文まで承ります。
Q2: 製品の寿命、耐温度、防水などの環境性能はどのようなものですか?
A: 製品の全範囲は、必要に応じて、さまざまな保護レベル (IP67/IP68 防水など)、広い温度範囲 (-40℃～+85℃ 以上)、高い振動/衝撃耐性を提供できます。すべての製品は実験室での完全な電気的、機械的、環境的性能テストに合格しており、産業、軍事、自動車などの複雑な作業条件での長期安定した使用を保証します。
Q3: 御社の製品の応用分野は何ですか?私の業界に適していますか?
A: 当社の主な対象範囲には、データ通信、産業用制御、新エネルギー、医療エレクトロニクス、機器製造、軍事支援、自動車用ワイヤーハーネスの 7 つの主要分野が含まれます。高周波/低周波/光ファイバー/産業用/高速コネクタおよびさまざまなケーブル アセンブリは、産業オートメーション、新エネルギー車両、医療機器、軍用機器、その他の細分化されたシナリオの厳しい要件を満たすことができます。
Q4: 標準製品とカスタマイズ製品の生産リードタイムはどれくらいですか?
A: 標準製品の通常のリードタイムは 3 ～ 7 営業日です。カスタマイズされた部品の試作サイクルは 7 ～ 15 営業日、量産サイクルは 15 ～ 30 営業日です。緊急の注文要件に応じて、優先生産スケジュールを調整できます。
