商品の詳細:
お支払配送条件:
|
| 製品タイプ: | 電源コネクタ（オス＆メス） | コネクタの性別: | オス(プラグ)/メス(レセプタクル) |
|---|---|---|---|
| ピン構成: | 2+0 / 2+5 / 2+1+3 / 2+1+5 | 接点材質: | 金張りの黄銅 |

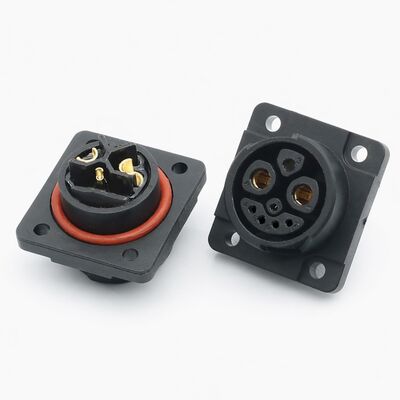

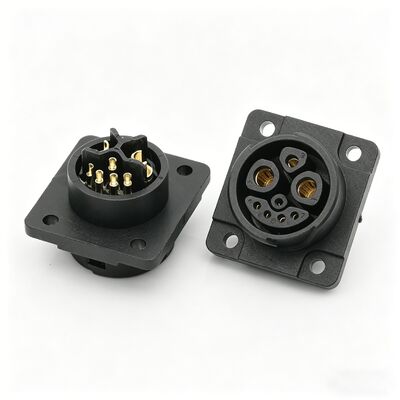

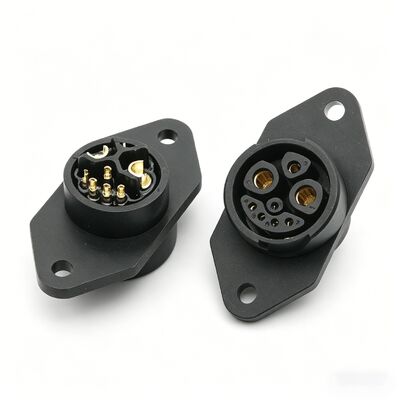

| 取付タイプ（メス）: | 角フランジ/ダイヤフランジ（4穴/2穴） | 連結のメカニズム: | ねじ山(M23) |
| 動作温度: | -25°C ~ +70°C | 適したケーブル タイプ: | シールド付き/シールドなし電源ケーブル |
| 応用: | 新エネルギー電動バイク |

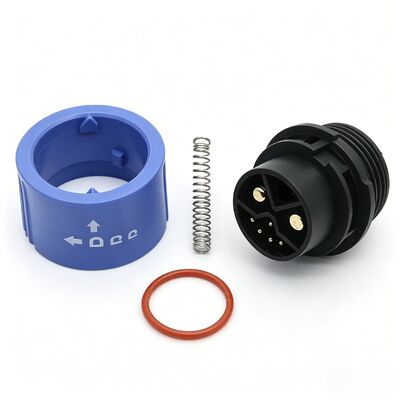

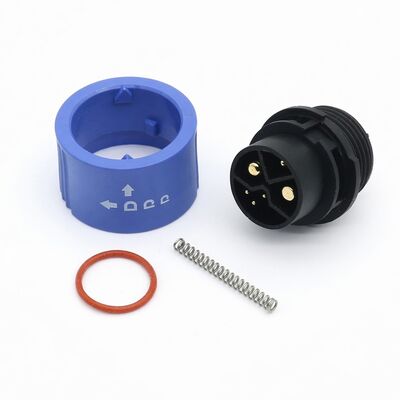

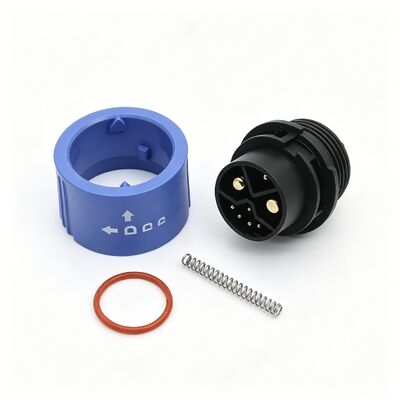

E-motorcycle Solution M23シリーズ 30A ヘビーデューティー防水円形コネクタ 高出力機器用
製品定義
M23シリーズは、高電流用途向けに設計された、高性能でヘビーデューティーな円形防水電源コネクタです。堅牢な3ピン+PE（保護アース）構成を備え、最大DC 300V / 30Aをサポートします。ねじ込みカップリング、優れたシーリング、産業用グレードの素材により、M23シリーズは過酷な屋外および産業環境で信頼性の高い電力伝送を提供します。主な特徴高出力容量:
定格DC 300V / 30A – 高出力機器に適しています
仕様
| 定格電圧 | DC 300V |
| 定格電流 | 30A |
| 定格負荷 | DC 300V / 30A |
| 挿入力 | 20.60N |
| 接触抵抗 | ≤ 10 mΩ |
| 絶縁抵抗 | ≥ 100 MΩ |
| 耐電圧 | AC 2000V (50Hz) / 1分 |
| 耐久性 | ≥ 3000嵌合サイクル |
| 動作温度 | -25℃～+70℃ |
| 相対湿度 | 90% (40℃) |
| 塩水噴霧試験 | 72時間 |
| ピン構成 | 3電源 + PE (合計4ピン) |
| カップリング | ねじ込み式カップリング |
| ハウジング材質 | 高性能エンジニアリングプラスチック |
| コンタクト材質 | 金メッキ銅 |
| 保護等級 | IP67 / IP68 (嵌合時) |
| 応用シナリオ | 産業用自動化機器および制御システム |
新エネルギー：太陽光インバータ、風力発電、エネルギー貯蔵システム
A:
高電流用途向けに設計された円形防水電源コネクタです。3ピン+PE（保護アース）構成を備え、最大DC 300V / 30Aをサポートするため、要求の厳しい産業および屋外の電源接続に最適です。
タグ/キーワードA:
はい。電源コネクタには、オス（プラグ）とメス（ソケット/パネルマウント）の両方のバージョンがあり、さまざまな取り付けニーズに対応するさまざまなハウジングスタイルがあります。
タグ/キーワードA:
当社のコネクタおよびケーブルのほとんどはカスタマイズ品です。HD製品の写真/図面、ストレート/エルボタイプ、ピン数/コーディング、ケーブル長をご提供いただければ、より正確な価格見積もりを提供できます。
タグ/キーワードM23電源コネクタ
,
ヘビーデューティー円形コネクタ屋外産業用コネクタパネルマウント電源プラグ
