商品の詳細:
お支払配送条件:
|
| カラーオプション: | ブラック(標準) / レッド / ブルー | コネクタの性別: | オス/メス(コンプリートセット) |
|---|---|---|---|
| 実用温度及び湿気: | -25°C ～ 70°C & 95% (40°C 時) | 接触+絶縁抵抗: | ≦10mΩ + ≧100mΩ |
| 応用: | 電動バイク、スクーター、電動自転車、BMS システム | ロック機構: | ラッチ・ネジ式 |
| ケーブルの両立性: | AWG12～22 | IP等級: | 防水IP67 |
| 材料: | 高温耐性プラスチックと金メッキ銅合金 | 定格電圧: | AC500V（ワイドレンジ対応） |
| 耐久性: | ≥ 3000 サイクル、耐食性、耐振動性 | モデルシリーズ: | 2+5 シリーズ (ハイブリッド電源および信号) |

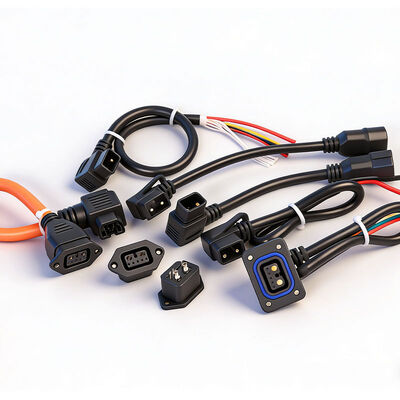

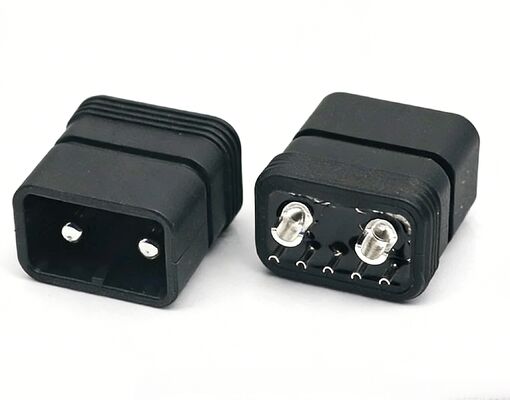

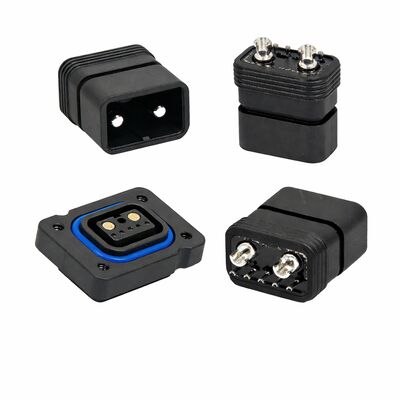

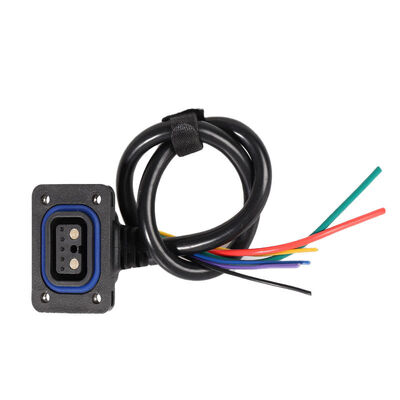

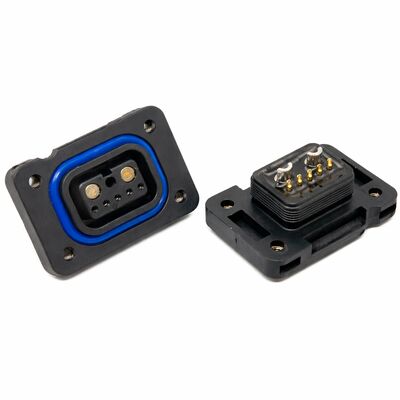

E-Bike用 2+5ピン 防水バッテリーコネクタ オス・メス プラグ（充電・放電用）
製品定義
この 2+5シリーズコネクタは、電気自動車およびバッテリーパックの電力管理のために設計された特殊なハイブリッドインターフェイスです。 2つの大電流パワー端子による効率的なエネルギー伝送と、5つの信号端子によるBMS通信を統合しています。本システムは、3000サイクル以上の機械的寿命を持つ堅牢な設計を備え、UL94 V0難燃性規格に準拠しており、高負荷動作中の安全性を最大限に確保します。
カスタム属性
パラメータおよび技術情報チャートは以下をご覧ください
| 技術パラメータ | 仕様値 |
| モデルシリーズ | 2+5シリーズ（ハイブリッドパワー＆信号） |
| 定格負荷 | 500V AC; パワーピン: 20A / 信号ピン: 3A |
| 動作温度 | -25℃～+70℃ |
| 動作湿度 | 95% (40℃) |
| 接触抵抗 | ≤10mΩ, ≥100mΩ |
| 絶縁抵抗 | ≥100MΩ |
| 耐電圧 | 500V AC (50Hz) 1分間 |
| 挿抜力 | 20N～60N |
| 機械的嵌合寿命 | ≥3000回 |
| 難燃性グレード | UL94 V0 |
コアバリューとポイント:
使用シナリオ
東莞日天通信科技有限公司
2009年1月に設立された東莞日天通信科技有限公司は、接続システムソリューションの設計と開発に特化した国内有数のコネクタメーカーであり、約2,000㎡の生産施設を運営しています。
当社の包括的な製品ポートフォリオには、高周波、低周波、光ファイバー、産業用、高速コネクタに加え、RF、信号、電源、光ファイバー、自動車用ワイヤーハーネスを含む幅広いケーブルアセンブリが含まれています。ほとんどの製品はULおよびTUV認証を取得しており、IEC国際規格および国内業界標準に完全に準拠しており、データ通信、産業用制御、新エネルギー、医療用電子機器、機器製造、軍事航空宇宙、自動車システムなどの多様な分野にサービスを提供し、北米/南米、ヨーロッパ、東アジア、東南アジアに輸出しています。
当社は、ISO 9001、IATF 16949、ISO 13485、GJB 9001B認証を取得しており、クラスIII機密資格および兵器R&Dの軍事生産ライセンスも保有しています。30名以上のR&Dチーム、7件の国家特許、完全な産業チェーン、高度な試験ラボに支えられ、信頼性の高い高品質な製品とエンドツーエンドのソリューションをグローバルクライアントに提供しています。
コネクタ＆ケーブルアセンブリ FAQ
Q1: 貴社のコネクタ/ケーブルアセンブリはカスタマイズ可能ですか？最小注文数量（MOQ）はいくらですか？
A: 当社は全カテゴリーのカスタマイズをサポートしており、図面、パラメータ（電気/機械/環境性能）、およびアプリケーションシナリオ（軍事/自動車/医療など）に応じて、排他的な設計とプロトタイピングを提供できます。標準製品のMOQは500個からと低く、カスタマイズ部品のMOQは製品の複雑さに応じて交渉されます。少量試作注文と大量注文の両方を受け付けています。
Q2: 製品の耐用年数、耐熱性、防水性、その他の環境性能はどのくらいですか？
A: 製品の全範囲で、異なる保護レベル（IP67/IP68防水など）、広い温度範囲（-40℃～+85℃以上）、要求に応じた高い振動/耐衝撃性を提供できます。すべての製品は、ラボでの完全な電気、機械、環境性能テストに合格しており、産業、軍事、自動車などの複雑な作業条件下での長期的な安定した使用を保証します。
Q3: 貴社の製品の応用分野は何ですか？私の業界に適していますか？
A: 当社のコアカバレッジは、データ通信、産業用制御、新エネルギー、医療用電子機器、機器製造、軍事支援、自動車用ワイヤーハーネスの7つの主要分野を網羅しています。高周波/低周波/光ファイバー/産業用/高速コネクタおよび各種ケーブルアセンブリは、産業オートメーション、新エネルギー車、医療機器、軍事機器などのセグメント化されたシナリオの厳しい要件を満たすことができます。
Q4: 標準製品およびカスタマイズ製品の生産リードタイムはどのくらいですか？
A: 標準製品の通常のリードタイムは3～7営業日です。カスタマイズ部品のプロトタイピングサイクルは7～15営業日、量産サイクルは15～30営業日です。緊急の注文要件に応じて、優先生産スケジューリングを調整できます。
