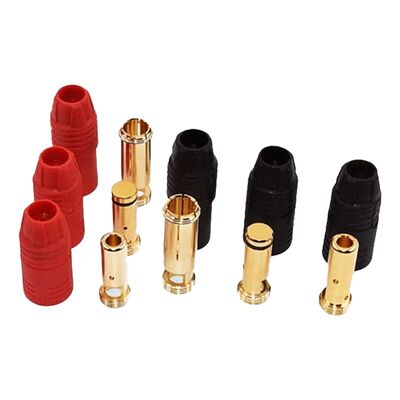

AS150 アンチスパーク 110A 高電流コネクタ 7mm プラグ RCカーおよび農業用ドローン用

AS150 防火花 110A 高電流コネクタ 7mmプラグ RCカーと農業用ドローン


QS8-S 防火花コネクタは,電池と電源配送の要求の高いアプリケーションのために設計された重用,高電流電源コネクタです.組み込まれてある火花防止装置 (負荷下での安全な交配のための内蔵抵抗装置)高電圧や電流レベルでも 信頼性があり スパークフリーな接続を可能にします極化弾丸型コネクタ (8mm直径ピン)意外な反極性を防止し,アーチを最小限に抑え,安全性と耐久性が重要な高電力システムに最適化します.


主要 な 特徴 と 利点

1. 真の防火線:内蔵5.1Ω抵抗は,負荷下での接続中に危険なアーチを排除します.標準XT90/XT60コネクタよりも安全です.
2. 超高電流容量:110A連続 (一部の研究室では130A~180Aまで),300A~500Aピーク10秒間
3. プレミアム素材:黄金塗装の銅ピン (低抵抗 ≤0.5mΩ),PA66ナイロン+ファイバーハウジング (UL94 V0耐火性),温度範囲 -30°Cから+150°C (200°Cまで短期).
4. 愚か者 振動耐性不対称な円形/正方形のハウジングは,逆挿入を防止し,高振動環境の機械的なロックを提供します.
5. 耐久性:1000回以上の配合サイクルを最小限の磨きで;火災リスクを大幅に軽減し,バッテリー/ESCの寿命を延長します.
6. コンパクト&軽量:男性+女性セットあたり ~36~41gで 狭いスペースに簡単に組み込める

AS150-M / AS150-F パラメータ比較表





AS150 防火花コネクタの設置ガイド

• 電線を準備する8AWGシリコンワイヤから 8-10mmの隔熱を切り 8AWGシリコンワイヤから 8-10mmの隔熱を切り 8AWGシリコンワイヤから8AWGシリコンワイヤから8AWGシリコンワイヤから8AWGシリコンワイヤから8AWGシリコンワイヤから8AWGシリコンワイヤから8AWGシリコンワイヤから8AWGシリコンワイヤから8AWGシリコンワイヤから8AWGシリコンワイヤから8AWGシリコンワイヤから8AWGシリコンワイヤから8AWGシリコンワイヤから10mmの隔絶を切り
• 溶接弾:オープンな溶接カップ (5mm直径) に電線を挿入する. 150-200Wの溶接鉄を使用し,カップと流量溶接器を均等に熱します. オーバーヒートしないようにします.
• 組み立て物:金付弾丸を再利用可能なナイロンハウジング (正の赤,負の黒) にスライドします.安全な交配のために,まずスパーク防止のオスのピン (抵抗を持つ短い) を接続します.
• 保護用袖:防火のコネクタ・スリーブをスナップして 完全に隔熱して ストレスを軽減します
• 試験接続:男性と女性をマッチし,機械的なロックを起動させ,連続性試験と負荷試験 (低電流で開始) を実行します.
• UAV統合シープネスでケーブルを固定し,熱源から遠ざけます.AS150Uの場合,信号ピンを使用する場合,防水リングを追加します.
• 安全性注意:溶接する前に電源を常に切断し,制御された環境で負荷でテストします.

シナリオの応用


• UAV/産業用ドローン&農業用スプレーヤー:高電圧電池電源線 (6S20S LiPo/Li-ion)
• RCホビー&レーシング車両: 100A+電流を必要とする大型RC車,ボート,飛行機,FPVドローン.
• 電気自動車:電動自転車,スクーター,オートバイ,フォークリフト
• ロボットと自動化:高性能のセルボ/ロボットの電源配給
• エネルギー貯蔵とDIYプロジェクト:太陽光インバーター,e-バイク変換,カスタムバッテリーパック,高放電LiPoセットアップ.
• 高電流・高電圧のシステムで スパークフリーで振動防止の接続が不可欠です
